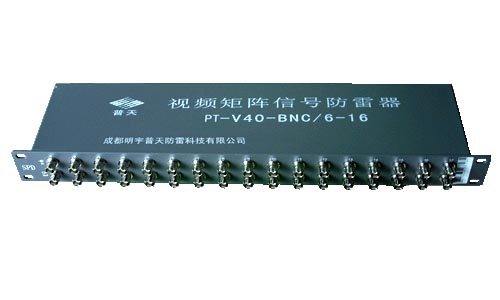

视频矩阵防雷器PT-V40-BNC/6-16
☆产品名称
视频矩阵防雷器
☆型 号
PT-V40-BNC/6-16
☆主要用途
视频矩阵防雷器是专门针对硬盘录像机或者视频矩阵的防雷、防浪涌设保护计开发的。适用于监控机房视频信号的防雷保护。
☆产品特点
1、集成式安装方便
2、采用进口压敏电阻作为防雷元件
3、通流容量大，残压低，保护可靠
4、插入损耗小
5、外观精巧，安装方便
6、带钳位设计、精准保护
☆技术参数
|
视频矩阵信号防雷器参数 |
|
名称 |
型号 |
信号电平/ (V) |
标称放电电流(kA) |
最大放电电流(kA) |
响应时间(nS≤) |
传输频率 |
插入损耗（dB≤） |
特性阻抗(Ω) |
接口数 |
接口类型 |
安装方式 |
温度范围 |
应用范围 |
|
视频矩阵防雷器 |
PT-V40-BNC/6-16 |
5 |
5 |
10 |
1 |
40Mbps |
0.1 |
50/75 |
16 |
BNC |
机架式 |
-40℃～+80℃ |
硬盘录像机以及视频矩阵的保护 |
|
PT-V40-BNC/6-8 |
5 |
5 |
10 |
1 |
40Mbps |
0.1 |
8 |
BNC |

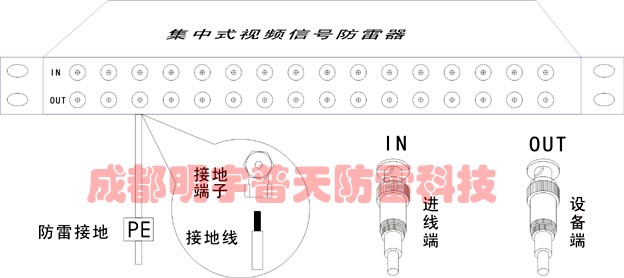

☆安装示图
☆注意事项
一、认准接口及连接方式。
二、防雷器串联在信号通道（外线）和被保护设备之间。
三、防雷器的输入端（IN）与信号通道相接，输出端（OUT）与被保护设备相接，不可接反，
四、接地可靠，地线力求短、粗、直，以减少分布电感对雷电泄放的影响。
五、本产品无需特别维护。当系统工作出现故障时，可拆除防雷器工作，若能恢复正常，则应更换防雷器。
|
|
|
