  梅花形石墨接地模块
此产品浏览了 11440 次

梅花形石墨接地模块




☆产品型号
     MY-JD/C
☆适用范围
     广泛用于发电厂、变电站、输电线路杆塔、移动通信基站、微波中继站、卫星接收站、石油化工厂、储油库、石油输送管道、机场导航台、雷达站、电气化铁路、高层建筑等场所的接地装置中。
☆主要特点
 1、采用非金属材料作为导电介质,其导电性不受季节影响;
 2、能吸湿保湿,保持与土壤有效接触,接地电阻低;
 3、在高土壤电阻率地区,能有效降低地网接地电阻;
 4、安装简便、耐腐蚀、使用寿命长。
☆工作原理
    低电阻接地模块内含稳定的导电成份,金属钝化防腐剂,保水剂等成份。将它埋设于地下,能于土壤紧密接触,扩大散流截面积,在地下形成一个电阻率变化平缓的低电阻区域,从而使整个地网接地电阻显著降低。由于整个模块具有吸水和保水的功能,埋入土层后会吸附周围的水份,保持模块与土壤之间的紧密接触,具有和模块周边土壤良好的导电交换功能。从而使整个接地网电阻不因季节气候的变化面受到大的影响。使电阻保持在一个稳定的小范围内。
☆主要作用
  1、降低接触电阻:接地模块的主体材料与土壤的物理结构相似,能与土壤结合为一体,使接地体与土壤的有效接触面积比金属接地体大许多倍,增大了接地体的有效散流面积,降低了接地体与土壤的接触电阻。
  2、接地电阻稳定:接地模块自身有很强的吸湿保湿能力,能使它周围的土壤保持湿润,保证接地模块有效发挥导电作用;同时,接地体中导电物的导电特性不受干湿度、高低温等季节变化的影响,因此能提供稳定的接地电阻。
  3、减少地电位反击:接地模块的非金属材料使电阻率相差巨大的金属与土壤之间形成一个变化比较平缓的低电阻区域,当大电流冲击时,可降低跨步电压和接触电压,减少发生地电位反击的概率。
  4、使用寿命长:接地模块的主体本身是抗腐蚀材料,它的金属骨架采用的是表面经抗腐蚀处理的金属材料,因此接地模块的抗腐蚀性能优良,使用寿命达到二十年以上。
☆技术参数
 型 号
产品外形
规 格 ( mm )
重量 ( Kg )
室温下电阻率 ( Ω.m )
 工频接地电阻 ( Ω )
估 算 式
MY-JD/A1
方块形
500×400×60
20
≤ 0.1
6
Rj ≈ 0.16ρ
 MY-JD/A2
方块形
 480X420X50
18
 ≤ 0.1
6
Rj ≈ 0.16ρ
MY-JD/A3
方块形
600×210×60
10
≤ 0.1
6
Rj ≈ 0.16ρ
MY-JD/B150-1
圆柱形
Ø 150×800
26
≤ 0.1
7
Rj ≈ 0.18ρ
MY-JD/B100
圆柱形
Ø 100×800
12
≤ 0.1
8
Rj ≈ 0.19ρ
MY-JD/B150-2
圆柱形
Ø 150×1000
32
≤ 0.1
6
Rj ≈ 0.17ρ
MY-JD/B160-1
圆柱形
Ø 160×1000
48
≤ 0.1
6
Rj ≈ 0.17ρ
MY-JD/B160-2
圆柱形
Ø 200×1200
72
≤ 0.1
6
Rj ≈ 0.13ρ
MY-JD/C260-1
多梅花形
Ø 260×1000
60
≤ 0.1
4
Rj ≈ 0.11ρ
MY-JD/C260-2
多梅花形
Ø 260×1200
72
≤ 0.1
4
Rj ≈ 0.11ρ
MY-JD/C260-S
多梅花形
Ø 160×1000
40
≤ 0.1
4
Rj ≈ 0.11ρ
MY-JD/D150-1
三梅花形
Ø 150×800
22
≤ 0.1
6
Rj ≈ 0.14ρ
MY-JD/D150-1
三梅花形
Ø 150×1000
28
≤ 0.1
5
Rj ≈ 0.13ρ
MY-JD/D150-1
三梅花形
Ø 200×1200
56
≤ 0.1
5
Rj ≈ 0.12ρ
    根据地网土层的土壤电阻率,采用下式计算接地模块用量:
    水平埋置,单个模块接地电阻: Rj =0.068×[ρ÷(a×b)-2]
    并联后总接地电阻:Rnj = Rj /nη
    式中:ρ—土壤电阻率(Ω/m)
    a、b—接地模块的长、宽(m);
    Rj—单个模块接地电阻(Ω);
    Rnj—总接地电阻(Ω);
    n—接地模块个数;
    η—模块调整系数,一般取0.6—0
☆施工方法

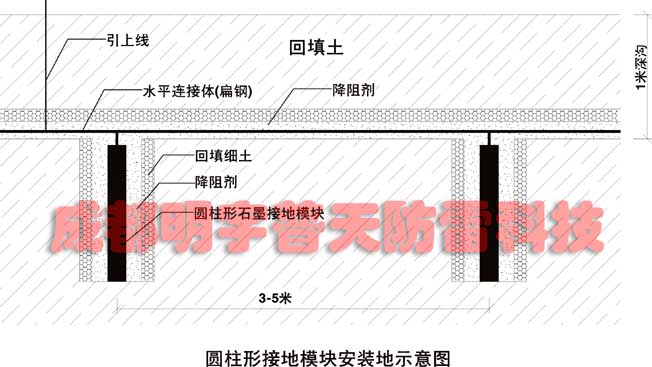

  1.接地模块采用水平(或垂直)埋设,埋设深度不小于0.8m;
  2.接地模块间距不小于4m;
  3.接地模块极芯相互并联或与地线连接时,必须焊接,焊接长度为连线宽度的2倍;
  4.清除焊渣,焊接点必须做好防腐处理;
  5.回填土时应适量洒水,分层夯实,待接地模块充分吸湿(24小时)后测量接地电阻
