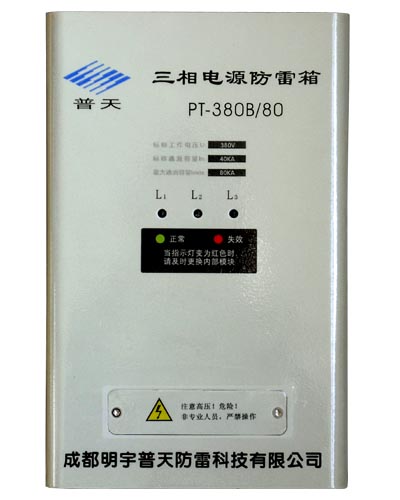

  三相电源防雷箱(一体式)
此产品浏览了 9920 次
一体式三相电源防雷箱

☆产品名称
  一体式三相电源防雷箱
型   号
   PT-380B/80
主要用途
   三相电源防雷箱块主要用于各种配电线路上防雷防浪涌保护作用。
工作原理



  SPD并联于线路(L/N)与大地之间,在正常工作电压情况下,MOV处于高阻状态,相当于线路对地开路,不影响线路正常工作。故障显示窗口呈绿色,如图一所示。

  当线路由于雷电或开关操作出现瞬时脉冲过电压时,防雷模块在纳秒级时间内迅速导通,将过电压短路到大地泄放,当该脉冲过电压消失后,防雷模块又自动恢复高阻状态,不影响用户供电。
  当防雷模块长期工作在超负荷工作状态,其性能劣化而发热到一定温度,模块中的热感断路器(K1)(如图二所示)会自动断开避雷模块回路,保护电源电路工作不受影响,防止火灾发生。
  当线路感应过大雷电流时,过流断路器(K2)迅速断开,防止SPD****。
  K1或K2动作后,SPD内脱扣装置动作,使故障显示窗口显示红色(如图三所示),提醒用户更换SPD模块,同时,脱扣装置带动遥信告警开关(SK)动作,输出故障告警信号。

产品特点
  1、内部模块式设计、外形美观、更换方便
  2、采用进口压敏电阻作为防雷元件,搞****、质量****
  3、响应时间快、通流容量大、残压低、保护****
  4、采用温控电路设计、避免火灾发生
  5、可以定制遥信端子、方便远程监控
  6、壁挂式安装、压线接线方式,安装维护非常方便
技术参数
三相电源防雷箱参数
           参数
标称通流容量Ln(kA)(8/20μs)
****通流容量Ln(kA)(8/20μs)
工作电压
****持续工作电压Uc(V)
响应时间I(nS)
保护水平Up(kV)
劣化指标
外形尺寸(mm)
保护模式
安装导线的截面积(mm2)
接地电阻(Ω)
应用范围
一体式
模块式
相线
接地线
PT-380B/200
100
200
380
420/385
25
3
265X170X70
315X210X120
L-PE;N-PE
≥16
≥25
≤4
电源一级保护
PT-380B/160
80
160
2.7
PT-380B/120
60
120
2.5
PT-380B/100
50
100
2.3
PT-380B/80
40
80
380
420/385
25
2
265X170X70
315X210X120
L-PE;N-PE
≥16
≥25
≤4
电源一级或二级保护
PT-380B/60
30
60
1.8
PT-380D/40
20
40
380
420/385
25
1.5
265X170X70
315X210X120
L-PE;N-PE
≥10
≥16
≤4
电源三级保护
PT-380D/20
10
20
1.2

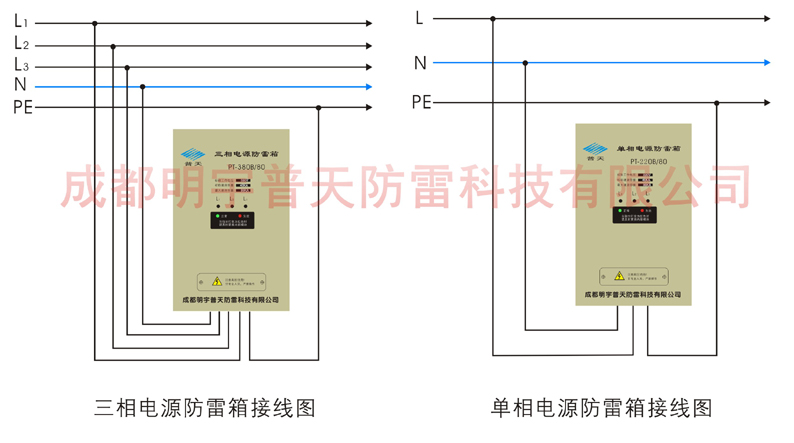

安装示图
